OSPFの基本的な情報は右記を参照
OSPFネイバー確立手順
| 状態 | 説明 |
| Down | LinkUPすると隣接ルータにHelloパケットを送信する |
| Init | 隣接ルータからHelloパケットを受信して隣接を認識した状態 ネイバー情報に送信者を追加する |
| 2way | お互いに隣接を認識した状態 |
| Adjacency (隣接関係) を確立する ルーティング情報を交換するために確立する関係 |
|
| Exstart | DR/BDRを選出する状態 |
| Exchange | DD(Database Description)を交換し、お互いのLSDB (Link State Database) の概要を交換する |
| Loading | LSDBにないLSAをネイバーへ（LSR (Link State Request) ）要求する |
| Full | 完全な状態 LSDBが同期され、Adjacencyが確立された状態 |

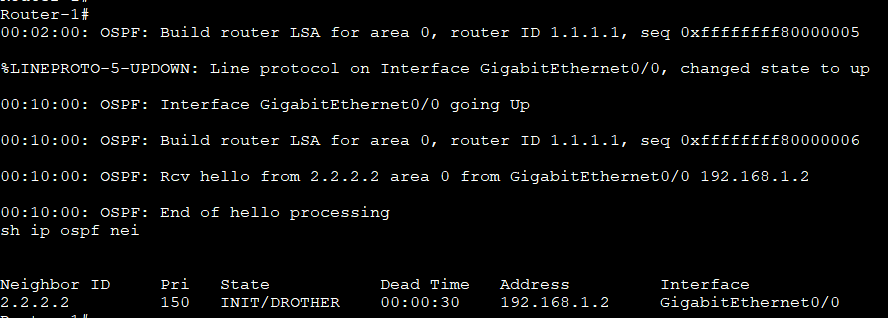

Down → Init

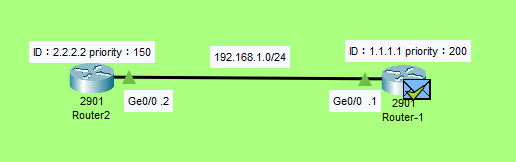

ルータ1.1.1.1のOSPFインターフェイスがLinkUPしたので、Helloパケットを送信して相手からも受け取ってます

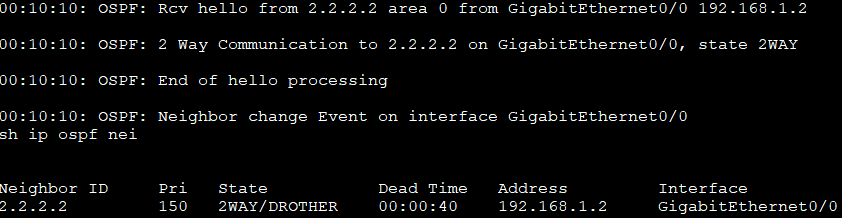

2way
お互いに隣接を認識した状態
お互いに送信元のRouter IDをネイバーリストに登録

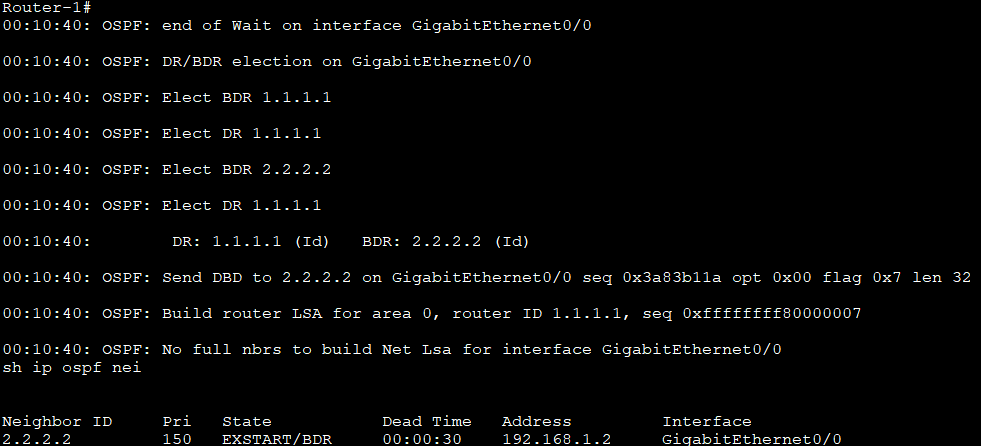

Exstart
DR・BDRの選出

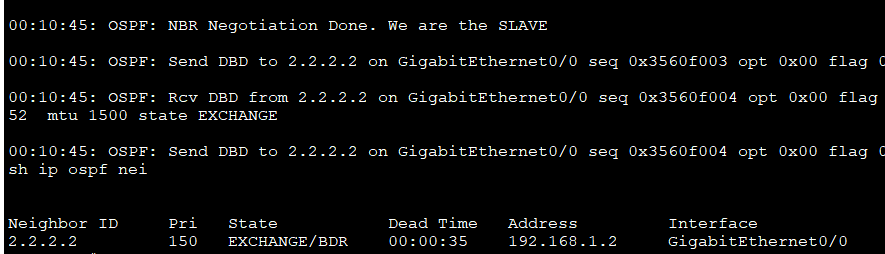

Exchange
MasterとSlaveの選出後、MasterからDBDパケットを送信
DRがMasterになるとは限らない。DR/BDR の選出と、ExStart 状態の Master/Slave の役割は、別プロセスです
MasterとSlaveは1次的な選出です

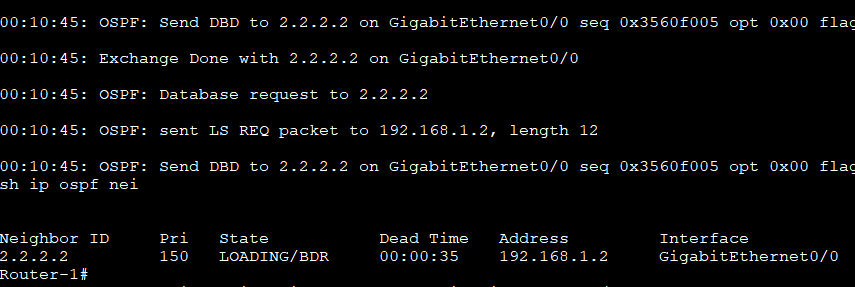

Loading
受信したDBDから
自信のLSDBにないLSAがあったら、ネイバーへ（LSR (Link State Request) ）要求する

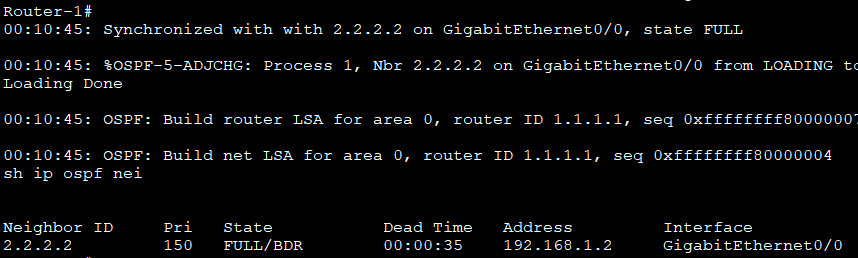

Full
学習が完了
DRとBDRとは
ブロードキャストネットワークや NBMA (Non-Broadcast Multi-Access) ネットワークにおいて、
ルーティング情報の交換を効率化するために選出されるルータ。
DR(Designated Router)とBDR(Backup Designated Router)を選出することでLSAのネイバー数を減らし、ルータの負荷軽減を図ります。DRとBDRに選出されなかったルータはDROTHERになります。
左記構成だとR3とR4は情報を交換しないので負荷軽減とトラフィック量が減ります。
ルータが多くなるとメリットが大きいです
選出手順
１：プライオリティ値が最も大きいルータが選択
２：プライオリティ値が同じ時はルータIDが一番大きいルータが選択
DRとBDRは一度選出されると、後からプライオリティ・ルータIDが高いルータが追加されても、新たに選出のやり直しはしません。追加されたルータはDROTHERとなります。
DRがダウンしたら、BDRがDRとして動作し、新たにBDRを選出します。
