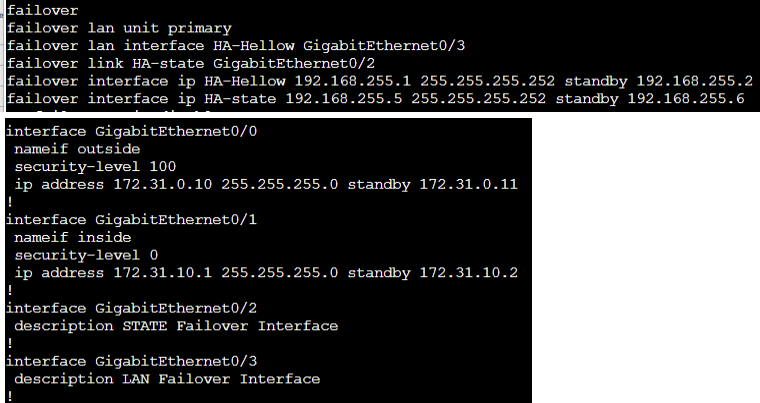

フェールオーバ設定

フェールオーバ有効化
(config)#failover

明示的に機器のフェールオーバ役割を指定
(config)#failover lan unit (primary | secondary)

ステートフル情報（コネクション情報、NATセッション、VPNセッションなど）の同期設定
(config)#failover link (logical_name) (物理IF)

フェールオーバ機器間のステータス監視（Heartbeat・設定同期など）と設定
(config)#failover lan interface (logical_name) (物理IF)

論理インターフェースのプライマリIPとスタンバイIPを設定
※フェールオーバでの同期用にしか使用しないアドレスなので大体 /30で使用します
(config)#failover interface ip (logical_name) (アクティブIP サブネットマスク) standby (スタンバイIP)
(config)#failover interface ip (logical_name) (アクティブIP サブネットマスクk) standby (スタンバイIP)

物理IFのプライマリIPとスタンバイIPを設定
(config)#failover ip address (アクティブIP サブネットマスク) standby (スタンバイIP)

フェールオーバ対象から外す（外すとDownしてもフェールオーバしない）
(config)#no monitor-interface (nameif名)

アクティブIPアドレス
アクティブASAが使用するIPアドレスで、通信はアクティブIPアドレス宛てに送られます。
フェールオーバーが発生してスタンバイ機がアクティブに昇格すると、昇格したアクティブ機がアクティブIPアドレスを引き継ぎます。
スタンバイIPアドレス
スタンバイ状態にあるASAが使用するIPアドレスです。
このIPアドレスは、アクティブがダウンしたことを検知した際に、スタンバイASAがアクティブIPアドレスを引き継ぐためのアドレスとして機能します。
スタンバイ状態の間は、このスタンバイIPアドレスはネットワーク上で通常は使用しない。
このアドレスにSSHなどでスタンバイ側にアクセスできます。
failover lan
　Helloメッセージ、ユニット状態監視、設定の同期をする
　切れた場合：フェールオーバー検知が遅れる、設定同期が停止する
failover link
　ステートフル情報の同期・セッション情報（TCP/UDP）、NAT/VPN状態などを同期する
　切れた場合：フェールオーバーが切断される

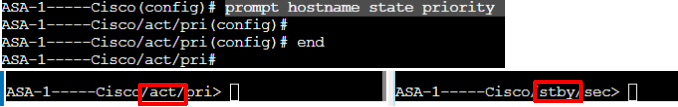

プロンプトに (Active/Standby) 等を表示する
(config)#prompt hostname state priority

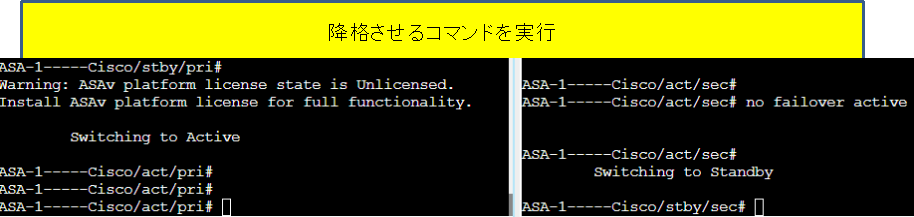

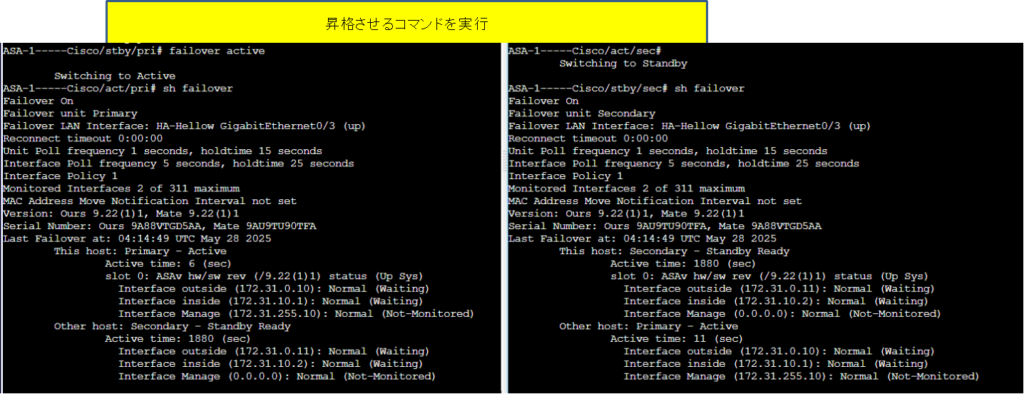

昇格・降格させる

failover exec active [実行したいコマンド] 　　　Active 機でコマンドを実行する
failover exec standby [実行したいコマンド]　　　Standby 機でコマンドを実行する
failover exec mate [実行したいコマンド] 　　　　 ログインしていない側の機器でコマンドを実行する
